  • 高压笼式角型调节

    阀门型号:HPAC

    阀门口径:DN40-DN200

    阀门压力:900lb、1500lb、2500lb

    阀门材质:WCB、304、316、316L

  • 波纹管密封平衡笼

    阀门型号:HCBW

    阀门口径:DN40-DN200

    阀门压力:1.6MPa-4.0MPa

    阀门材质:WCB、304、316、316L

  • 波纹管密封单座调

    阀门型号:HTSW

    阀门口径:DN40-DN200

    阀门压力:1.6MPa-6.4MPa

    阀门材质:WCB、304、316、316L

  • 气动多级降压调节

    阀门型号:HTW

    阀门口径:DN50-DN300

    阀门压力:1.6MPa-6.4MPa

    阀门材质:WCB、304、316、316L

  • 保温夹套调节阀

    阀门型号:JHTS

    阀门口径:DN40-DN150

    阀门压力:1.6MPa-6.4MPa

    阀门材质:WCB、304、316、316L

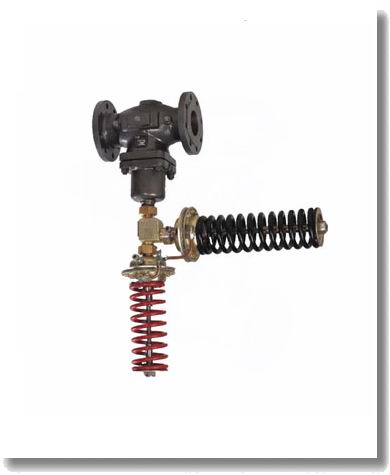

  • 自力式压力差压组

    阀门型号:V230D01D03/V231D01D03

    阀门口径:DN15-150

    阀门压力:1.6MPa-6.4MPa

    阀门材质:WCB、304、316、316L

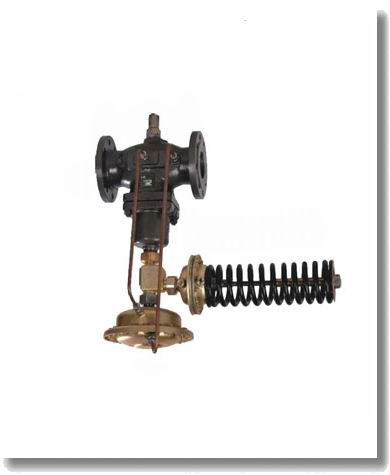

  • 自力式流量压力组

    阀门型号:V13005/ZA3/V13105/ZA3

    阀门口径:DN15-250

    阀门压力:1.6MPa-6.4MPa

    阀门材质:WCB、304、316、316L

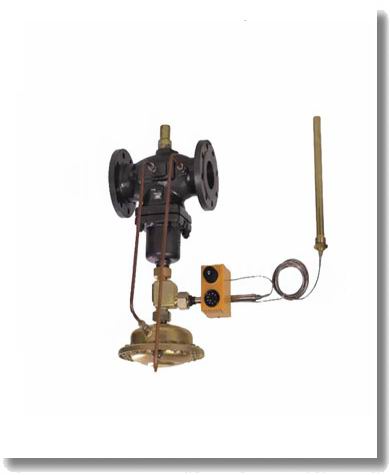

  • 自力式流量温度组

    阀门型号:V130D05T06/V131D05T06/V130D05T17/V131D05T17

    阀门口径:DN15-150

    阀门压力:1.6MPa-6.4MPa

    阀门材质:WCB、304、316、316L

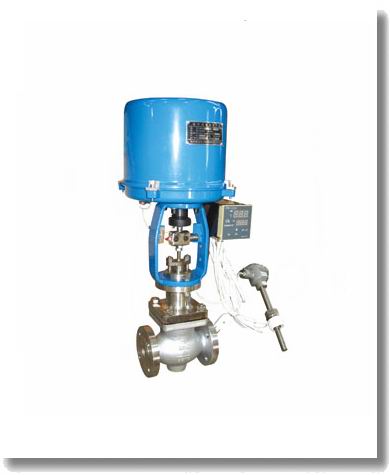

  • 自力式电控温度调

    阀门型号:ZZW-Ⅲ

    阀门口径:DN15-200

    阀门压力:1.6MPa-6.4MPa

    阀门材质:WCB、304、316、316L

  • 自力式差压调节阀

    阀门型号:ZZC/ZZV

    阀门口径:DN25-DN100

    阀门压力:1.6MPa-6.4MPa

    阀门材质:WCB、304、316、316L

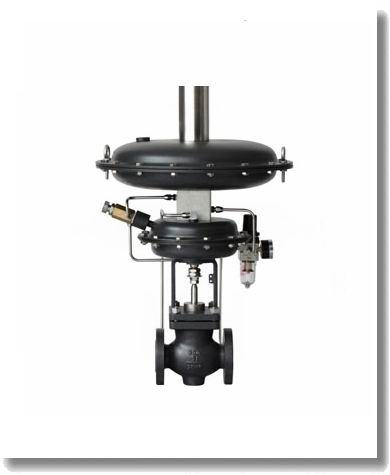

  • 氮封装置

    阀门型号:ZZYVP

    阀门口径:DN20-DN100

    阀门压力:1.6MPa-1.0MPa

    阀门材质:WCB、304、316、316L

  • 电动高压调节阀

    阀门型号:T968Y

    阀门口径:DN50-DN300

    阀门压力:2.5MPa-32MPa

    阀门材质:WCB、25、20CrMo

调节阀介绍

您是不是在找"调节阀"标准,尺寸,作用,原理吗?这里有我们为您精选的调节阀型号、调节阀规格、调节阀结构图、调节阀特点等, 尽我们所能满足您所需求的产品! 您正在浏览:调节阀 售前、售中、售后,前泽金质服始终在您的身边!诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中...
调节阀型号通常应表示出调节阀执行器大类、执行机构形式、执行机构特征、阀结构形式、公称压力、作用方式等要素。调节阀型号的标准化对调节阀的设计、选用、经销、提供了方便。
当今调节阀的类型、结构和材料越来越多,调节阀型号的编制也愈来愈复杂,我国虽对调节阀的型号编制有统一的规定,但是愈来愈不能适应调节阀生产发展的需要,并且与阀门型号编制方法也大不相同,不适合阀门的统一发展。前泽阀门公司一般采用统一型号编制方法,凡不能采用统一编号方法的,均按自己的需要制订调节阀型号编制方法。
调节阀型号由7个单元组成:

含义如下:
1——执行器大类。字母z代表执行器。
2——执行机构形式。用大写汉语拼音字母表示,见表1。
表1 执行机构形式
结构形式 代号
气动薄膜执行机构
气动薄膜多弹簧执行机构
气动深波纹执行机构
气动活塞执行机构
气动长行程执行机构
电动执行机构(可逆电机式直形成)
电动执行机构(可逆电机式角行程)
电动执行机构(DDZ-Ⅱ型系列、直行程)
电动执行机构(DDZ-Ⅱ型系列、角行程)
电动执行机构(多转型)
M
H
N
S
SL
AZ
AJ
KZ
KJ
FD
3——执行机构结构特征。用大写英文字母表示,见表2。
表2 执行机构结构特征
执行机构结构特征 代号
正作用 A
反作用 B
4——阀结构形式。用大写英文字母表示,见表3。
表3 阀结构形式
阀结构形式 代号 阀结构形式 代号
单座阀 P 球阀 O
单座阀(精小型) JP V形开口球阀 V
双座阀 N 隔膜阀 T
套筒阀 M 阀体分离阀 U
套筒阀(精小型) JM 三通阀 分流 X
偏心旋转阀 Z 合流 Q
角形阀 S 高压差阀 K
蝶阀 W 食品阀 F
5——公称压力。压力值用阿拉伯数字表示,单位为兆帕(MPa)。
6——作用方式。用大写英文字母表示,见表4。
表4 作用方式
作用方式 代号
气开(电开)
气关(电关)
K
B
7——变形产品。用大写汉语拼音字母表示,见表5。
表5 变形产品
变形产品 代号
高温型 G
低温型 D
波纹管型 W
调节阀型号方法示例
示例1 气动薄膜执行机构,执行机构特征为正作用式,阀结构形式为双座阀,公称压力为1.6MPa,作用方式为气开。高温型调节阀:
ZMAN-1.6KG 高温气动薄膜双座调节阀
示例2 电动执行机构(可逆电机式、角行程),阀结构形式为V形开口球阀,公称压力为6.4MPa,作用方式为电开式(或电关式)调节球阀:
ZAJV-6.4K(B)
示例3 电动执行机构(可逆电机式、角行程),阀结构形式为蝶阀,公称压力为1.6MPa,作用方式为电开式(或电关式)调节蝶阀:
ZAJW-1.6K(B)
示例4 气动薄膜多弹簧执行机构,执行机构结构特征为反作用式,阀结构形式为精小型套筒阀,公称压力为1 6MPa,作用方式为气开,变形产品为波纹管密封式调节阀:
ZHBJM-16KW
示例5 气动活塞执行机构,执行机构结构特征为正作用式,阀结构形式为单阀座,公称压力为4.0MPa,作用方式为气关,变形产品为低温型的调节阀:
ZSAP-4.0BD
